Joystick kempston

Z ZX Spectrum Wiki

Odczyt stanu joysticka: port 31

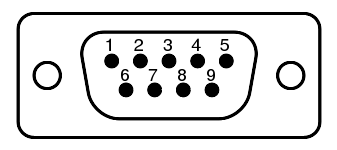

Gniazdo joysticka DB9M
Sygnały w gnieździe joysticka
pin Kempston ZX Kempston Timex SAM Coupé CPC Atari Commodore
1 Up Up Up Up Up Up
2 Down Down Down Down Down Down
3 Left Left Left Left Left Left
4 Right Right Right Right Right Right
5 NC NC GND Fire 3 NC AY
6 Fire Fire Fire Fire 2 Fire Fire
7 +5 V COM +5 V Fire 1 +5 V +5 V
8 GND +5 V COM 1 COM 1 GND GND
9 NC NC COM 2 COM 2 NC AX
