Złącze krawędziowe Enterprise 128

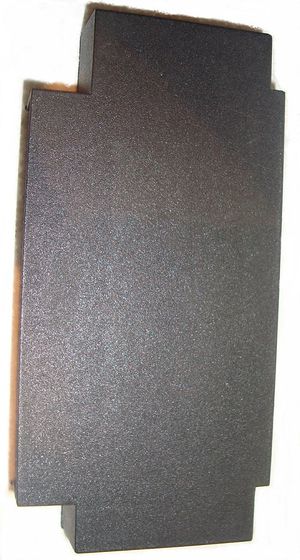

Moduł złącza rozszerzeń komputera Enterprise 128

Identyczne złącze posiada również mikrokomputer Enterprise 64.
Peryferia są dołączane do komputera pośrednio przez moduł rozszerzeń.

komputer

złącze rozszerzeń

dół góra Right Audio In 1 Left Audio In /RFSH 2 /WR /RD 3 /IORQ nc 4 nc /MREQ 5 /NMI A8 6 A9 A10 7 A11 A12 8 A13 A14 9 A15 A0 10 A1 A2 11 A3 A4 12 A5 A6 13 A7 D0 14 D1 D2 15 D3 D4 16 D5 D6 17 D7 /RESET 18 /INT /WAIT 19 0V /M1 20 0V 1 MHz clock 21 0V CPU clock 22 0V 8 MHz clock 23 0V EC0 24 EC1 EC2 25 EC3 /EXTC 26 A16 A17 27 A18 A19 28 A20 A21 29 14 MHz clock 0V 30 /VSYNC 0V 31 nc /HSYNC 32 0V +9V 33 +9V

dół góra Right Audio In 1 Left Audio In /RFSH 2 /WR /RD 3 /IORQ + 5V 4 + 5V /MREQ 5 /NMI A8 6 A9 A10 7 A11 A12 8 A13 A14 9 A15 A0 10 A1 A2 11 A3 A4 12 A5 A6 13 A7 D0 14 D1 D2 15 D3 D4 16 D5 D6 17 D7 /RESET 18 /INT /WAIT 19 0V /M1 20 0V 1 MHz clock 21 0V CPU clock 22 0V 8 MHz clock 23 0V EC0 24 EC1 EC2 25 EC3 /EXTC 26 A16 A17 27 A18 A19 28 A20 A21 29 14 MHz clock 0V 30 /VSYNC 0V 31 /EXP /HSYNC 32 0V 0V 33 0V nc 34 nc 0V 35 SA0 SA1 36 SA2 nc 37 nc
