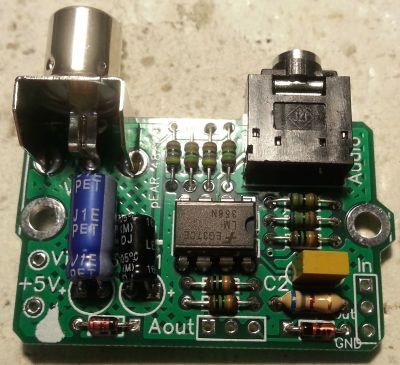

Zewnętrzne wejście EAR dla ZX Spectrum 16/48/128K
Pomysł

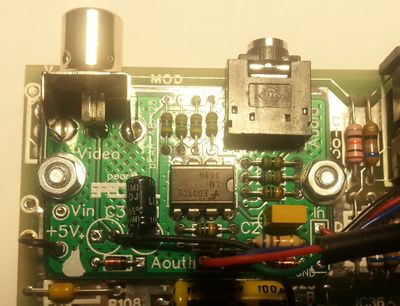

Rozwinięcie układu dla ZX Spectrum +2/+2A/+2B
Opis

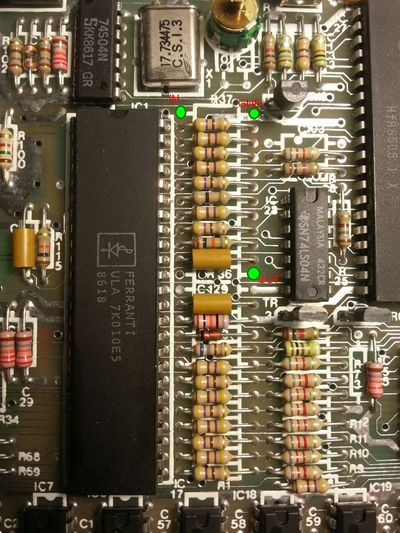

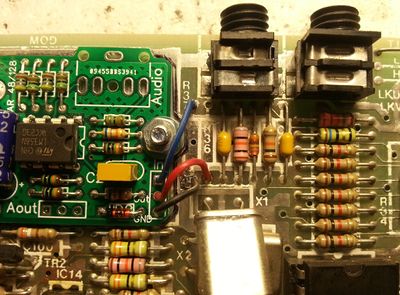

Układ podłącza się w miejsce rezystorów R36 i R37 (należy je wcześniej usunąć z płyty komputera).

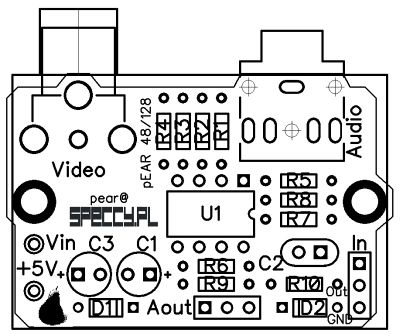

Złącze opisanie Aout, znajdujące się przy krawędzi płytki, pomiędzy diodami, jest przeznaczone do wyprowadzenia sygnału audio (np. z AmpY).
- Pierwsze pole (kwadratowy kształt) łączy do tipa we wtyczce (kanał lewy).
- Środkowe pole to masa.
- Trzecie pole łączy do pierścienia we wtyczce jack (kanał prawy).
Opcja composite mod nie nadaje się dla wersji 128K. Można wykorzystać układ TEA2000 CVBS
BOM
Element | nazwa/wartość | uwagi |
---|---|---|
C1 | 22μF | |
C2 | 22nF | |
C3 | 100μF | opcja composite mod |
R10 | 680Ω | |
R8 | 68kΩ | |
R1,R2,R3,R4,R6,R7,R9 | 100kΩ | |
R5 | 470kΩ | |
D1 | 1N4148 | |
D2 | BAT85 | |
U1 | LM358N | |
Vin,+5V,Aout,In | ZL262 | |
Video | 900K | chinch |
Audio | SJ1-3555NG | opcjonalne wyjście stereo dla AmpY |
Linki
- Wątek na forum speccy.pl pEAR 48/128 - wejście EAR dla ZX Spectrum 16/48/128 "toastrack"
