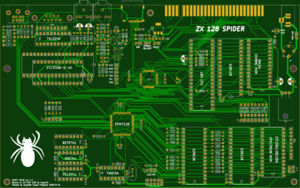

ZX 128 Spider PCB

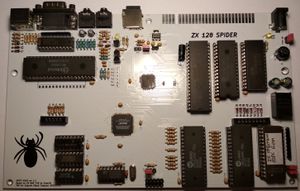

ZX 128 Spider

Klon ZX Spectrum 128k zbudowany na bazie projektu ZX Max 128.

Płyta zaprojektowana aby pasowała do standardowej obudowy ZX Spectrum 48k lub ZX Spectrum+

Charakterystyka:

  • ULA w oparciu o układ CPLD z rodziny Altera Max7000 (EPM7128STC100)
  • 128KB pamięci RAM,
  • wbudowany interface DivMMC z wykorzystaniem układu Xilinxa typu XC9572XL,
  • przełącznik timingów 48/128,
  • układ dźwiękowy AY-3-8910 lub AY-3-8912 z wyjściem stereo,
  • interfejs joysticka w standardzie Kempston,
  • wyjście wideo RGB,
  • możliwość użycia zasilacza o dowolnej polaryzacji.


Firmware

Oprogramowanie dla układu CPLD EPM7128 zostało opracowane na podstawie implementacji z OpenCores autorstwa Miguela Jodara. Don "Superfo" wykorzystał tę implementację do stworzenia rodziny ZX Max, na podstawie której, został zaprojektowany ZX 128K Spider. Firmware w obecnej formie powstał przy aktywnym udziale i pomocy forumowiczów speccy.pl.

  • Wsad do CPLD,
  • Wsad do DivMMC.


Zasoby

  • Schemat
  • Lista materiałowa (BOM)
  • Projekt PCB
