Opis

Następny klon ZX Spectrum autorstwa Dona "Superfo" w oparciu o układ Altera Max7000 EPM7128S. Tym razem płytka została zaprojektowana, aby pasowała do obudowy ZX81/TS1000 i może być zasilana z zasilacza o standardowej lub odwróconej polaryzacji. ZX Max 48K został wyposażony w:

  • 48KB pamięci RAM,
  • układ EPROM o podwójnej pojemności (2 x 16KB) na dwa obrazy ROMu,
  • układ dźwiękowy AY z wyjściem stereo,
  • interfejs joysticka w standardzie Kempston,
  • wyjście wideo RGB i kompozytowe.


Wydanie 1: (schemat)

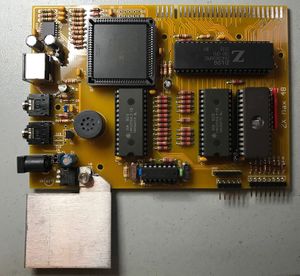

ZX Max 48 wydanie 1
  • zalecane poprawki:
    • w sekcji wej/wyj audio pokazano na rysunku Mod.i1.1
    • dodatkowy rezystor 33R pomiędzy tranzystorem Q2 a głośnikiem LS1
    • dodatkowa dioda 1A i zworka w miejsce J9. Dioda ma na celu zabezpieczenie stabilizatora +5V przed błędną polaryzacją zasilania.
    • dodatkowy rezystor 470R pomiędzy piny 20 i 24 CPLD oraz mostek pomiędzy pinem 20 z polem A13 złącza krawędziowego (/IORQULA - sygnał obsługiwany od implementacji 1.2)
Mod.i1.1
  • lista materiałowa (BOMi1)
  • projekt płytki (PCBi1)
  • implementacje w CPLD:
Wersja Data Opis
1.0 09/10/2017 pierwsza edycja wsadu dla ZX Maxa 48 Issue 1
1.1 23/11/2017 dodano obsługę syngnału CLKB; sygnał jest wyprowadzony na złącze krawędziowe
1.1zx81 24/12/2017 zawartość jak wersji 1.1 z mapowaniem klawiatury od ZX81
1.2 23/12/2017 dodano obsługę sygnału /IORQULA (!!) Wymagana jest modyfikacja na płytce. Należy dodać rezystor 470R pomiędzy piny 20 i 24 CPLD i połączyć pin 20 z polem A13 złącza krawędziowego.
1.2zx81 02/01/2018 zawartość jak wersji 1.2 z mapowaniem klawiatury od ZX81
1.3 02/02/2018 poprawiono generowanie przerwań (/INT)
1.3zx81 02/02/2018 zawartość jak wersji 1.3 z mapowaniem klawiatury od ZX81

Nieudokumentowane sygnały do obsługi układu dźwiękowego AY, dostępne od wersji 1.2:

  • BC1 - pin nr 25
  • BDIR - pin nr 27
  • CLKAY - pin nr 29


Wydanie 2: (schemat)

  • zmiany w stosunku do wydania 1:
    • dodano układ dźwiękowy AY-3-8912
    • dodano obsługę joysticka w standardzie Kempston
  • zalecane poprawki w torze audio do wydania 2 pokazano na rysunku Mod.i2.1
Mod.i2.1
  • projekt płytki (PCBi2)
  • lista materiałowa (BOMi2)
  • obudowa do samodzielnego wydruku na drukarce 3D w formacie (STL). Projekt obudowy udostępniony dzięki uprzejmości Piotra "Zaxona".


Wydanie 2b: (schemat)

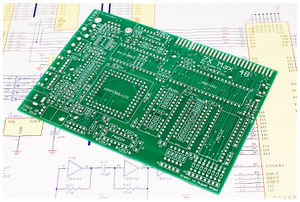

ZX Max 48 wydanie 2b
  • uwzgledniono poprawki w torze audio do wydania 2
  • dodano wyjście RCA dla zespolonego sygnału wideo
  • dodano brakujące sygnały na złączu krawędziowym


Implementacje w CPLD:

Wersja Data Opis
2.0 19/12/2017 pierwsza wsadu dla ZX Maxa 48 Issue 2; dodana obsługa układu AY (BDIR, BC1, AYCLK) w stosunku do wydań z serii 1.x
2.1 23/12/2017 dodano obsługę sygnału /IORQULA; sygnał jest wyprowadzony na złącze krawędziowe
2.1zx81 25/12/2017 zawartość jak wersji 2.1 z mapowaniem klawiatury od ZX81
2.2 19/01/2018 poprawiono generowanie sygnału zegarowego dla układu AY
2.2zx81 19/01/2018 zawartość jak wersji 2.2 z mapowaniem klawiatury od ZX81
2.3 31/01/2018 poprawiono generowanie przerwań (/INT)
2.3zx81 31/01/2018 zawartość jak wersji 2.3 z mapowaniem klawiatury od ZX81

Uwagi:

  • Plików dla CPLD nie można używać zamiennie pomiędzy różnymi wersjami PCB. Kilka sygnałów (np. obsługa klawiatury) zostało inaczej wyprowadzonych z CPLD w poszczególnych wydaniach płytki.
  • Pliki z dopiskiem "zx81" pozwalają na wykorzystanie klawiatury z ZX81. Dodatkowo należy skrzyżować diody D5 (A12) i D6 (A9) na PCB.


Modyfikacja Wydania 2/2b do 128K (schemat)

Należy wymienić obie kości RAM na układy 628128, ROM 128K wgrać w układ EPROM lub EEPROM o czasie dostępu rzędu 150-200ns, Przeprogramować CPLD nowym wsadem oraz wykonać 6 połączeń zgodnie ze schematem. Nowe połączenia potrzebne są dla linii: RAM_A14, RAM_A15, VRAM_A14, VRAM_A15, ROM_A14 i D5. Po przeróbce otrzymamy obsługę stronnicowania pamięci zgodną z ZX Spectrum 128K. TImingi zależą od zastosowanej implementacji oraz rezonatora kwarcowego Y1.

  • implementacje w CPLD są dostępne na stronie ZX Max 128.


Modyfikacje wszystkich wersji ZX Maxa

  • Oryginalny układ wejściowy audio wymaga źródeł o silnym sygnale (>1Vp-p). W przypadku problemu z wczytywaniem programów przez gniazdo EAR, należy wymienić tranzystor Q1 (BC548) na tranzystor w układzie Darlingtona np. BC517 oraz dołożyć rezystor 330K-470K pomiędzy zasilanie (+5V), a bazę tego tranzystora. Po modyfikacji, nie powinno być problemów z wczytywaniem programów ze źródeł o niskim poziomie sygnału audio, tj. telefonu komórkowego, laptopa lub przenośnego odtwarzacza MP3.
  • Na monitorach LCD nie są widoczne kolory o podniesionej jaskrawości (BRIGHT), dlatego należy wymienić rezystory R30, R32 i R34 ze 180Ω na 390Ω lub 470Ω. Dodatkowo zalecana jest wymiana diód D11, D12 i D13 z 1N4148 na diody Schottky'ego np. BAT42, BAT85 lub podobne. Więcej informacji znajduje się w wątku na forum (Symulacje).
